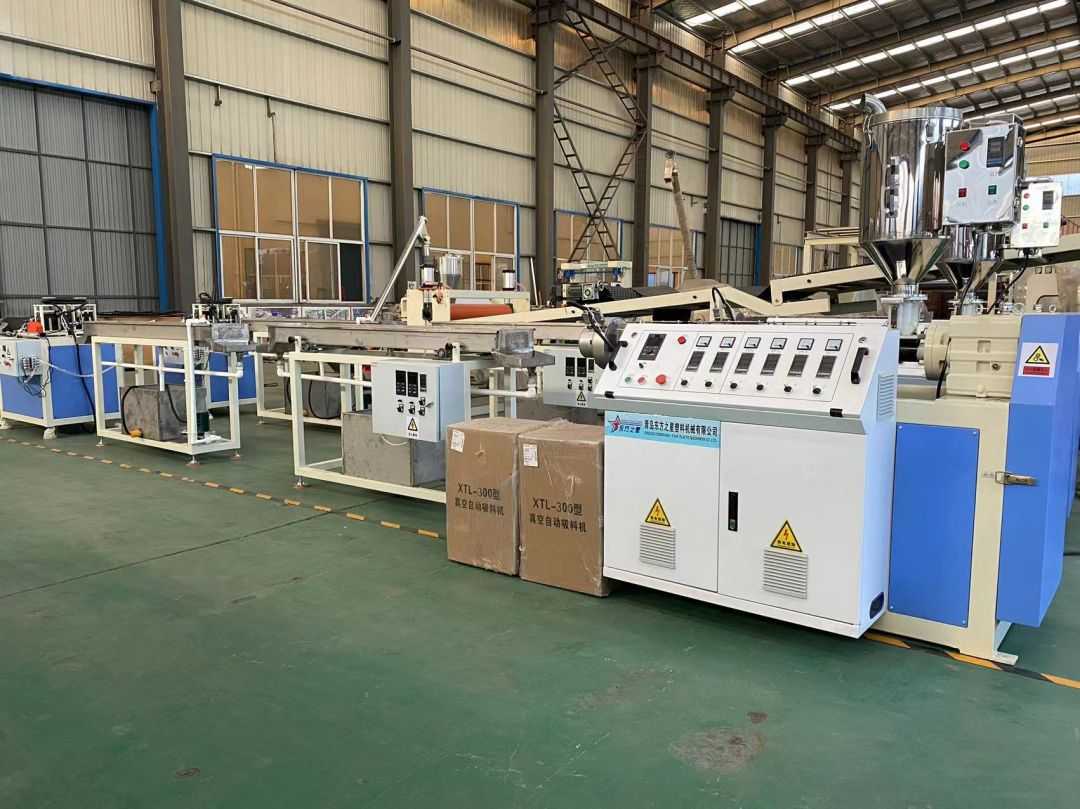

PVCエッジバンディング装置

プロセス

供給、押出、成形、牽引、エンボス加工、巻き取り、製品のテストと応用

収率

30-80kg /h 材料特性および製品仕様に応じて合理的な変動

マシンカラー

オレンジまたはスカイブルーのライトグレーとダークホワイトのピックガード

工場需要

基礎、建築、土塁、壁工事の建設。

クレーン、フォークリフト、その他の吊り上げ機器を供給します。設置材料と工具。

スペース: (M*M*M): 18M (長さ) × 1.5M (幅) × 2.5M (高さ)。

電源電圧

電源電圧：三相380V 50Hz

電圧許容差: 5%/-5%;

周波数: 50HZ±2%

総電力: 40KW (生産ライン)、実際の使用率 60 %

電線・パイプ・ケーブル・圧縮空気

ワイヤ/ケーブル: この生産ラインを制御する電源と、制御キャビネットから各機械のキャビネットまでのすべてのケーブル。

給水量：0.5立方メートル/時間

圧縮空気: 0.4 ～ 0.6 PM

価格

RMB 87,000.00 (自社配送価格)

支払い方法

30% のデポジット、納品前に 70% の全額支払い。

配達

25営業日

パッケージ

PE包装フィルムまたは裸の包装

貯蔵寿命

12ヶ月

見積の有効期間

30日

装備見積時間：20 23 - 3 - 12

S J65-28/1

PVC顆粒

出力: 30-80KG/H (さまざまな材料や動作条件に応じて合理的な変動)

製品サイズ

お客様の図面またはサンプルに従って作成

1

ステンレス製スパイラルフィーダー

1セット

0.3万元

2

S J65 エッジバンディング押出ライン

1セット

84,000元

3

取扱説明書

1食分

4

電気回路図

1食分

5

プラスチック製機械付属品

1食分

アイテム

プロジェクト

要求仕様

生産仕様範囲

PVC エッジバンディングまたは PVC コーナーラインおよびその他のプロファイル製品に適しています

最大生産能力 Kg/h

3 0 ～ 8 0

最大押出速度 m/min

0.5～15

生産ライン中心高さ(mm)

1000

生産ライン長さ mm

約13,000

PVCエッジバンディング生産ライン。 S J65-28/1 押出機

1

仕様

S J65-28/1

2

ネジ径

65mm

3

ネジのアスペクト比

28:1

4

ネジ構造

PVC特殊ネジ

5

バレル構造

バレル一体型

6

スクリュー、バレル材質

38CrMOALA

7

ネジ、バレル窒化処理

窒化処理

8

スクリューとバレルの耐用年数

約3年

9

メインドライブ可変周波数モーター電力

18.5KW

10

ギアボックス

常州プラスチック機械の特殊減速機

11

バレル加熱能力

16KW

12

バレル冷却方式

空冷

13

冷却ファンの電力

4 × 0.18 KW = 0.72 KW

14

積載方法

ステンレス製スパイラルフィーダー

15

メインドライブ可変周波数モーター速度制御システム

18.5KW周波数変換コントローラ

16

ホスト電気機器

チントの低電圧電化製品、デジタルインテリジェント温度コントローラー、有名ブランドのインバーター、人間工学に基づいて構造された電気制御キャビネット。

17

ホスト外部電源

三相5線式

総設​​置容量 50KW|+40KW

アイテム

プロジェクト

要求仕様

型

1

構造形式

積み木積層マシンヘッド

2

ダイヘッドとコアの材質

45# 焼入れおよび焼戻し

3

異なる仕様やモデルの製品を生産する

異なる仕様およびサイズの押出ダイおよび適合する成形装置の交換

4

金型加熱方法

変色のない加熱プレートや鋳造アルミヒーターを使用してください。

5

金型寿命

約3年

アイテム

プロジェクト

要求仕様

1

タンク長さのサイジング

2.5M

2

水受け皿材質

ステンレス鋼

3

前後移動モーター動力

0.75kw

4

構造タイプ

水噴霧冷却、ウォーターポンプ出力1.5KW

5

固定観念

水冷成形金型

6

ドレンボックス、パイプ材

ステンレス鋼

7

前後の可動範囲

800mm

8

左右の調整範囲

50mm

9

上下可動範囲

80mm

アイテム

プロジェクト

要求仕様

1

牽引方法

ローラー

2

有効トラクション幅

200

3

トラクションモーター

1.1KW

4

トラクションローラーの直径

150mm

5

速度制御

周波数制御

6

エンボス加工装置

さまざまなエンボスローラーを交換して、さまざまな製品パターンをエンボス加工します

7

クランプ方式

空気圧 + 手動

製品名: PVCエッジバンディング生産ライン。 巻取機

アイテム

プロジェクト

要求仕様

1

ローリング方式

トルクモーター ダブルポジションディスクタイプ

2

巻き取り長さ

200～500メートル

3

巻線モーター

5N

4

リール径

600mm

5

放電方法

手動アンロード

型

1セット

ステレオタイプ化プラットフォーム

1セット

トラクターエンボス加工

1セット

巻き上げ

1セット

1

直径シンクの長さ

2.4M

2

水板材質

ステンレス鋼

3

縦方向移動モーター出力

0.55kw

4

構造タイプ

冷却用スプレー水、ポンプ出力は0.75KW

5

道を完成させる

水冷成形金型

6

リザーバーボックス本体、パイプライン材

ステンレス鋼

7

前後の可動範囲

800mm

8

左右の範囲を調整する

50mm

9

上下の範囲

80mm
