プロファイル生産ライン

プロファイル生産ラインプロファイル生産ラインは、SJSZ-65/132 シリーズ円錐二軸押出機、ステンレス鋼真空成形プラットフォーム、クローラートラクター、自動切断統合機械、および反転アンロードラックを使用します。成形プラットフォームには、4次元に調整可能な高圧真空ポンプとウォーターポンプが装備されています。トラクターは空気圧でクランプされます。自動定長切断機はトラベルスイッチにより定長に切断します。スタッキングラックは長さ 6 メートル、ステンレス鋼製で、空気圧で反転されます。

お問い合わせを送信

製品説明

プロファイル生産ライン

プロファイル生産ラインは、SJSZ-65/132 シリーズ円錐二軸押出機、ステンレス鋼真空成形プラットフォーム、クローラートラクター、自動切断統合機械、および反転アンロードラックを使用します。成形プラットフォームには、4次元に調整可能な高圧真空ポンプとウォーターポンプが装備されています。トラクターは空気圧でクランプされます。自動定長切断機はトラベルスイッチにより定長に切断します。スタッキングラックは長さ 6 メートル、ステンレス鋼製で、空気圧で反転されます。

場合

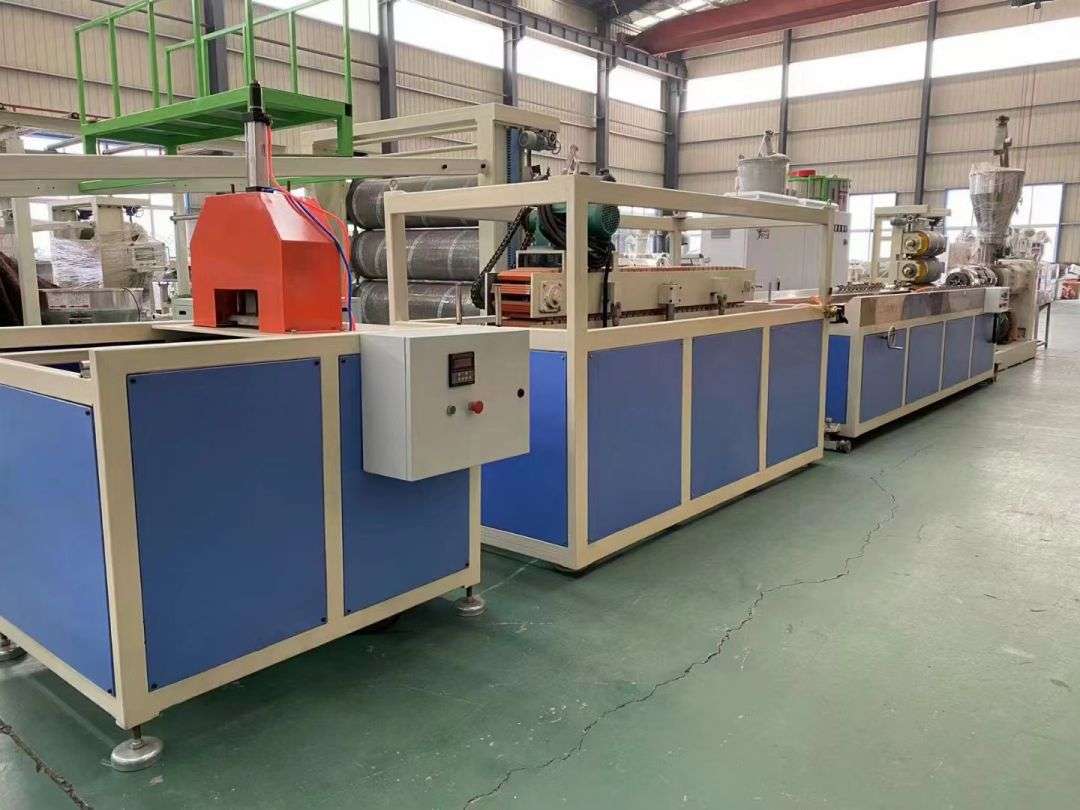

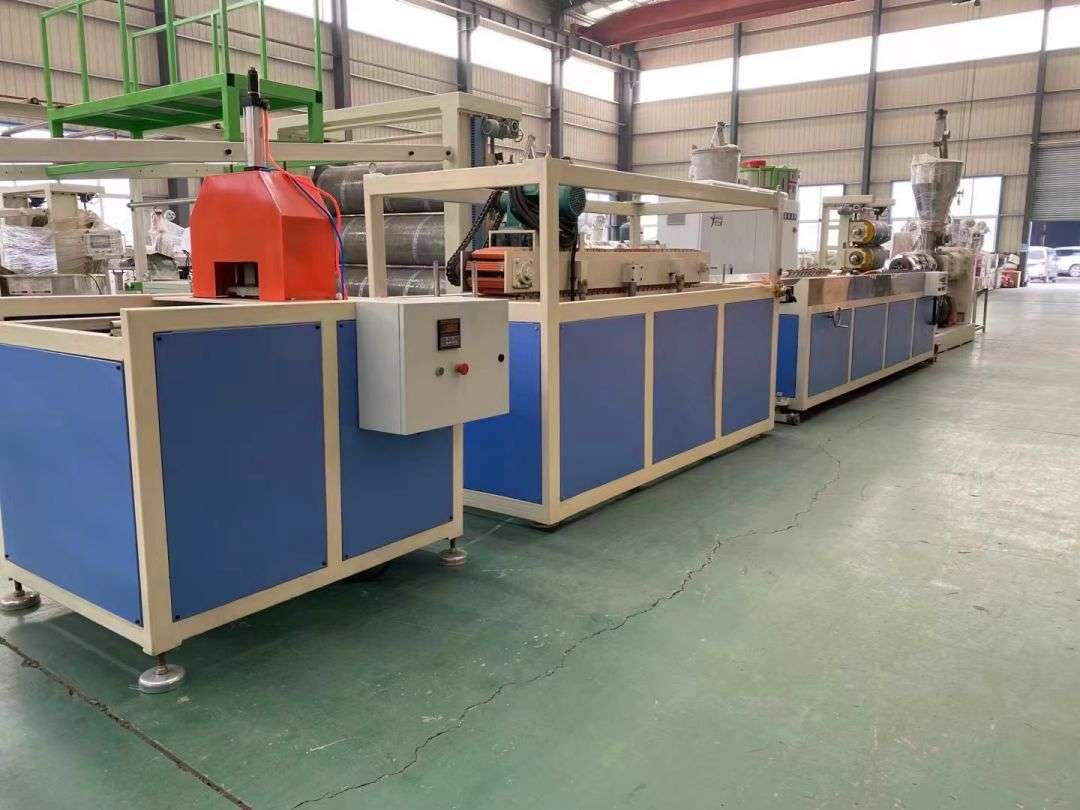

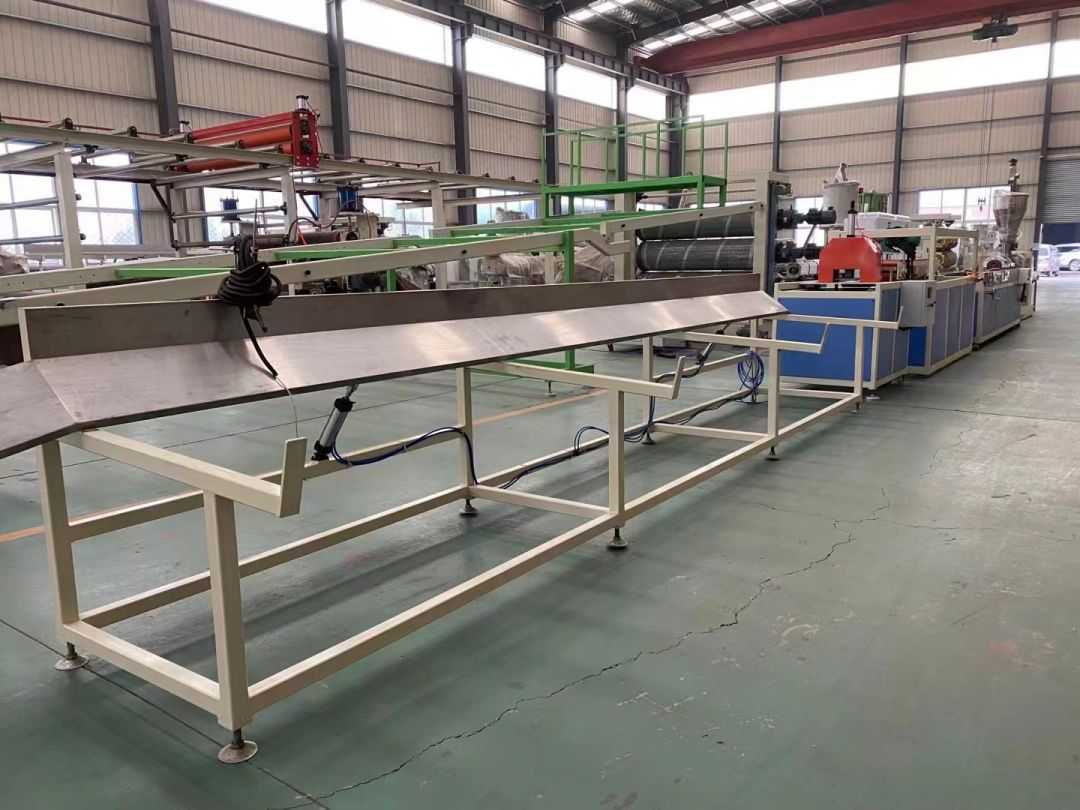

製品の展示

プロジェクト	技術パラメータ

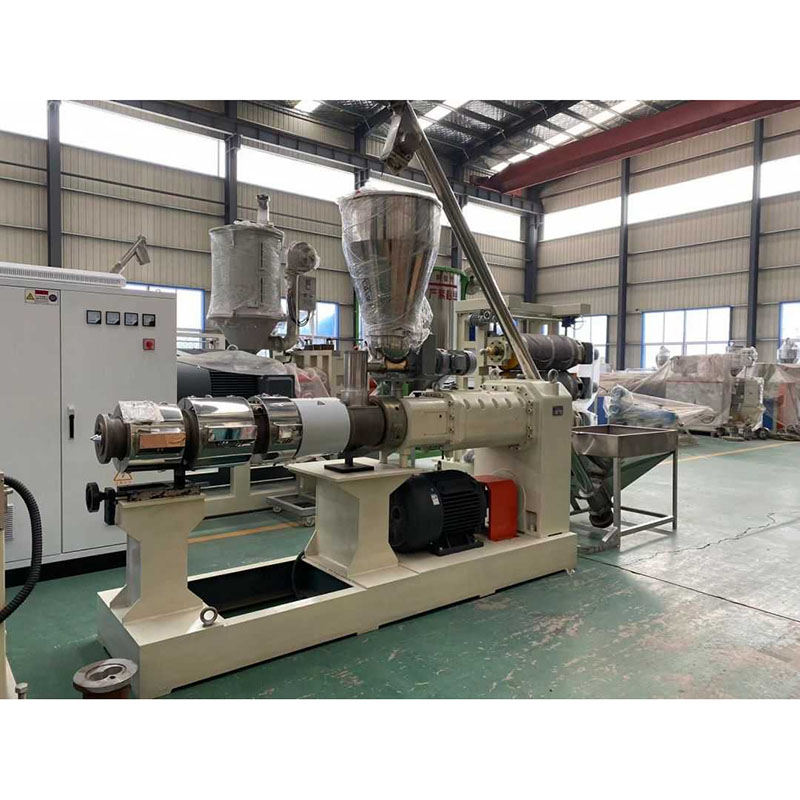

主エンジン
電気制御キャビネット	※エアスイッチ：チント * 使用される鋼板の厚さは 1.5 mm 以上で、電気部品はすべて有名ブランドのものです。
生産量(kg/h)	100～200（加工材料の押出量や運転条件により異なります）
サイズ(mm)	3670×1500×2350mm
重量(kg)	3000kg
自動計量・供給ホッパー	材質: ステンレス鋼
送電線	三相4線式
非常停止・保護機能付き温度調節器	インテリジェント温度制御テーブル過電流保護警報機能高電圧過負荷保護システム。
特徴	高せん断、良好な可塑化効果、生産ラインの生産要件を満たす対応するサイズの高生産量 (100-160kg / h) プロファイル押出速度。ハイレベルな製造素材と耐久性のあるパーツは頑丈な特性を備えています。
操作パネルデータの表示方法	デジタルディスプレイ
ネジ：高品質合金38CrMoAIA窒化物層厚さ0.7mm、表面硬度HV940、Ra0.4um 中国の有名なブランド
直径(mm)	65/132mm
有効長(mm)	2140mm
量	第2条
形状	テーパー
速度速度(r/min)	1～34（外向き）
ドラム高品質合金 38CrMoAIA 窒化物層厚さ 0.7mm、表面硬度 HV940、Ra0.4um
マシンシリンダータイプ	モノリシックデバイス
加熱方法	鋳造アルミニウム加熱リング
加熱エリアの数	エリア4
暖房能力(kw)	30Kw（11/4/6/8）
温度範囲(℃)	50～350℃
冷却エリアの数	3地区
複合フローコア	45 #、内面はクロムメッキ
冷却水通路	3X250wファンで冷却
冷却媒体	空気
品質保証	10,000時間以上の耐用年数
マシンドラムの取り扱い方法	ダブル合金硬度 HRC 55-62
2. 駆動系と減速系
主駆動モーター出力	37kw、山東省の有名なブランドモーター
メインモーターの動作方法	三相非同期モーター、ギアボックスに直結、可変周波数変換ガバナー付きモーター
主駆動主エンジンの速度	30~1400r/min
ギアボックスのブランド	横型高ねじりギヤボックス、硬歯傾斜ギヤ
歯車	窒素浸透処理、ギヤ材質は20CrMoTi
ジョブチケットボックス	2 つの配電ボックス減速シャフトはタイカルギアによって駆動されます。
メインモーターの速度調整モード	AC速度調整
3. 真空ポンプシステム
タイプ	水封式真空ポンプ
モーターの力	3kw
モーター動作モード	三相非同期モーター
真空度	0～-0.8pa
真空ポンプ	排気量: 60m3/h

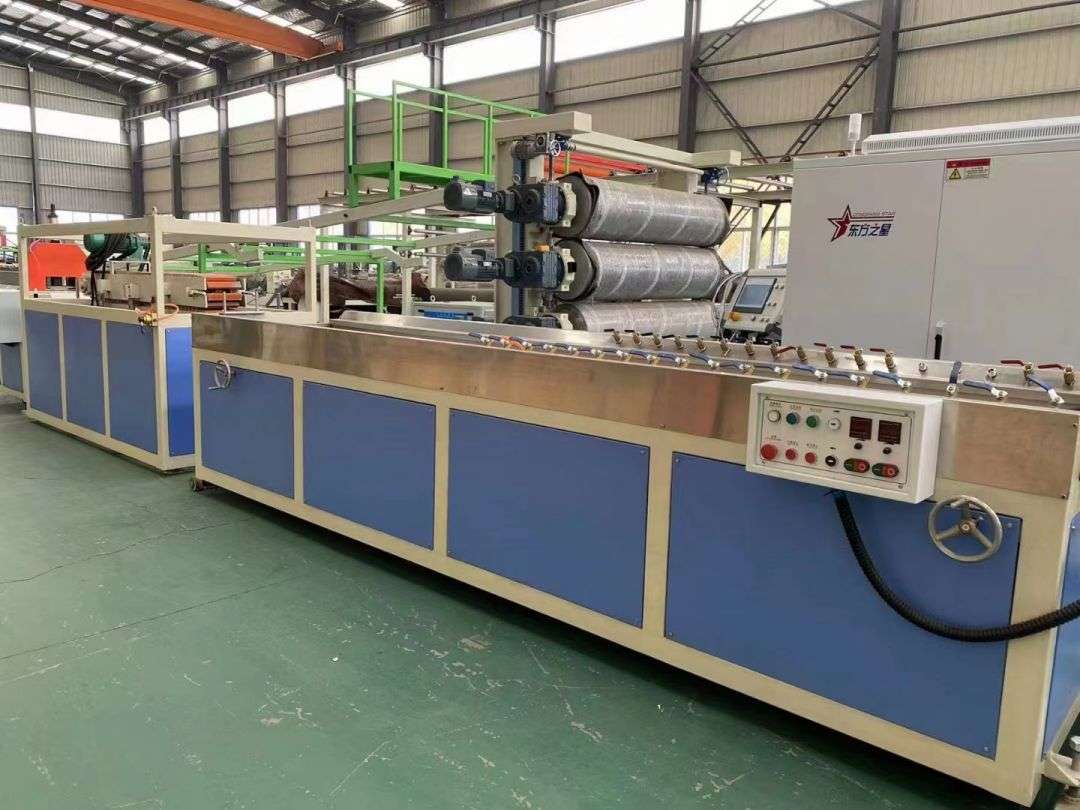

1. 240真空設定テーブル

サイズ(mm)	400012001475mm（ガイドレール寸法含む）
水板材質	ステンレス鋼
エアノズルと水ノズルの数	約60
モーターを前後に動かす	0.75KW（1セット）
ウォーターポンプ	3KW
真空ポンプ式	水封式真空ポンプ
真空ポンプ動力	2、4kw
真空度(Mpa)	0～-0.8pa
水蒸気ノズルの位置と接続形態	設置場所：設置ステージ両側：固定式
中心高さの調整モード	蝸牛虫マニュアル
制御盤	1、簡単な操作。 2、電動調整前後の設定表、手動上下調整を実現します。 3、電化製品はChintでできています 4、すべてのモーターには過負荷保護機能があります。
水タンクの容量と量	約150L

一般仕様パラメータ

自動給排水制御

バキュームテーブル1

700mm mm 前方に移動します

左右微調整±30mm

ウォーターディスクはステンレス製です

外部配管や機器の取り付けが容易で、オーバーホールも容易です。

給水と排水のすべての外管はサイズ 1 "-2" 亜鉛メッキ鋼管で作られています。

見栄えの良い外観

2. クローラートラクター

長さ、X、幅 (mm)	1800mm×1500mm×1700mm
牽引速度(m/min) ドローバーの最大引力	0.8～5m/I 4000N
主電動機出力(kw)	2.2kw×1
トラックウェイ	空気圧
モーター接続モード	スター接続
モーターの数	1
モーター速度	10~1450r/分
トラック有効長	1500mm
モーター速度調整	ACモーター、インバーター速度調整
ゴムと履帯の接続形態	ネジで素早く接続でき、取り付けと取り外しが簡単です。
トラクションブロックの特徴	ゴムブロックとQ235A鋼を組み合わせ、耐久性と耐摩耗性に優れています。
モードのクラモード	空気圧制御
トラクターの中心高さ	1000 ± 50 mm、調整可能な同期牽引速度。
圧縮空気圧力	0.5～0.7MPa
チェーン給油方法	手動追加
制御盤シリンダー＆空気圧部品	電気部品：チントシリンダーはYadkeが使用しています
すべての空気圧部品: Yadker × トラクターコントローラーは真空制御盤上にあります × 残りの側面のドアとボックスは厚さ1.5mmの鋼板で製作されます。 × トラクターの外観は美しい。

自動切断一体機

3. 切断機: 1,200 MM × 1160 MM × 1600 MM
圧力モード切断精度カット高さモーターの電力をカットする	空気圧回路 ≤2mm ≤150mm 1.5kw
最大カット幅	260mm
メーター方式	光電スイッチ
空気圧縮圧力	0.5～0.7MPa
