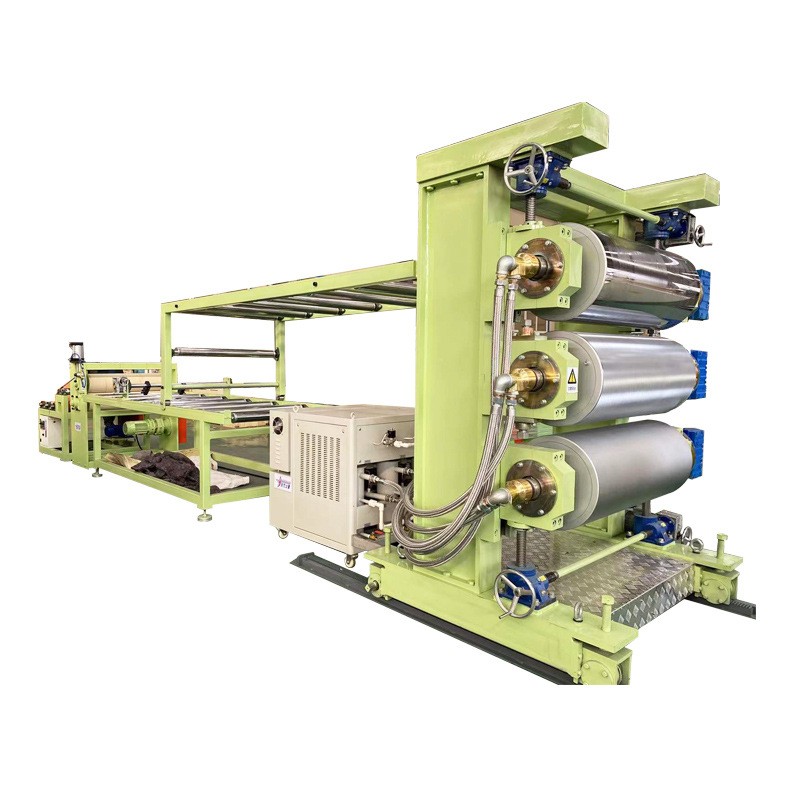

ソフト ドア カーテン マシン: 最新の生産ラインの選択と操作に関する実践的なガイド

軟質PVCドアカーテン市場は、コールドチェーン物流、食品加工施設、倉庫業務、産業用クリーンルームの成長により、近年着実に拡大しています。これらの多用途バリア製品の需要が高まるにつれ、その製造に使用される機械 (一般にソフト ドア カーテン機械と呼ばれます) も大幅に進化しました。

連続押出ラインへの移行

従来のソフト ドア カーテンの製造では、1 つのステップでシートを押し出し、別のステップで切断し、その後、穴開けとハードウェアの取り付けのために別のステーションに移動するという断片的なパスをたどることがよくありました。ワークステーション間での移動のたびに、寸法誤差や表面損傷が発生する可能性があります。

現在、ますます多くのメーカーが、原材料の供給と可塑化から冷却、引張、切断、付属品の取り付けまでのプロセス全体を単一の中断のないワークフローに統合する、連続押出成形ラインに移行しています。

この変化の主な要因は、単に出力速度の高速化だけではありません。実際、しばらくの間、押し出し速度が主なボトルネックになっていませんでした。むしろ、決定的な要因は製品の一貫性と寸法精度です。厚さ 2.0 mm の透明カーテンの長さのばらつきが ±0.1 mm を超えると、垂れ下がりが不均一になり、下部が適切にシールされなくなります。連続生産ラインは、閉ループ制御を通じてプーラーの速度を押出機の出力と同期させることでこの問題に対処し、長期にわたる生産工程を通じて厳しい厚さの許容差を維持します。

重要な品質管理ポイント: 冷却と切断

ソフト ドア カーテンの押出ラインでは、2 つの段階が最終製品の品質と歩留まりに大きな影響を与えます。

冷却セクションの管理

溶融した PVC がダイから出るとき、まだ高温になっています。急速または不均一な冷却により、材料内の内部応力が閉じ込められ、カーテンの取り付け後に反り、表面の波打ち、または端のカールが発生する可能性があります。

最新のラインでは通常、次のような段階的冷却アプローチが採用されています。

• 初期徐冷用の温水バス

• 最終セッティングのための冷水浴

• 巻き取る前に表面の水分を除去するための出口のエアナイフ

この段階的な方法により熱衝撃が軽減され、より平坦で寸法安定性の高い製品が得られます。水循環システムには、不純物を除去するための濾過も含める必要があります。 50μm ほどの小さな粒子が軟質 PVC の表面に埋め込まれ、全長が販売できなくなる可能性があります。

切断機構の選択

軟質 PVC は切断時に特に困難を伴います。回転刃は素早く作動しますが、摩擦により発熱するため、切断面がわずかに溶けたり融着したりすることがあります。この溶けたエッジは、後に取り付けリングが取り付けられる箇所の弱点となることが多く、取り付けや使用中に早期に裂けてしまう可能性があります。

このため、多くの生産ラインでは、せん断式切断または空気圧冷間切断機構が選択されています。これらの方法は、ロータリー カッターと比較して若干遅いサイクル速度で動作する場合でも、きれいでわずかにマットな仕上がりでエッジの完全性を維持します。経験豊富なオペレーターは、すべての注文に対して単一の設定を実行するのではなく、各生産バッチの厚さと硬さに基づいて切断パラメータを調整します。

レシピの柔軟性: 多様なアプリケーション要件に対応

ソフトドアカーテンはフリーサイズの製品ではありません。最終使用環境が異なれば、異なる材料配合が必要になります。

1 つの標準配合物しか処理できない生産ラインでは、複数の顧客セグメントにサービスを提供するのは困難になります。サイドフィード補助計量ポートを備えた装置により、オペレーターはラインを停止することなく添加剤を導入したり、マスターバッチ比率を調整したりすることができます。複数のレシピ プロファイルを保存できる制御システムと組み合わせることで、この機能により 20 分未満でレシピの切り替えが可能になります。これは、多様な注文を処理するジョブ ショップにとって大きな利点です。

アクセサリのインストールの統合: 後処理のオーバーヘッドの削減

完成したカーテンシートは、取り付け穴が開けられ、金属リングまたはハンガーが取り付けられるまでは取り付けられません。これまで、これは手作業による二次的な操作であり、一度に 1 つずつ取り扱い、位置合わせ、穴あけを行う必要がありました。このアプローチには、いくつかの固有の欠点があります。

• ピースごとに穴の位置が一貫していない

• 取り扱い中に表面に傷が付く危険性

• 労働集約的で反復的な作業

先進的な機器メーカーは、自動穴開けステーションとリング挿入ステーションを押出ラインの終端に直接統合することで、この問題に対処しました。このシステムは、最終的な長さに合わせて切断する前に、正確に配置された楕円形のスロットに穴を開け、振動ボウルから供給される金属製の取り付けリングを挿入します。この統合アプローチを採用した施設は、後処理の手作業が最大 60% 削減され、取り扱い関連の不良品がほぼゼロになったと報告しています。

購入者にとっての実際的な選択基準

新しい施設またはアップグレード用のソフト ドア カーテン機械のオプションを評価している場合は、綿密に検討する価値のあるいくつかの技術的側面を以下に示します。

プルローラーの構成

プルローラーの材質と圧力調整機構は、表面品質に直接影響します。ゴムコーティングされたローラーとスチール製のカウンターローラーを組み合わせることで、PVC 表面に跡を残すことなく、より優れたグリップ力を実現します。わずかな厚さの変化に対応するために、圧力を両端で個別に調整できるかどうかに注意してください。

切断刃のアクセシビリティ

クイックチェンジブレードホルダーにより、ダウンタイムを大幅に短縮できます。一部の設計では、専用の工具を使用せずに 5 分以内にブレードを交換できます。この一見些細な点は、時間の経過とともに全体的な設備効率 (OEE) に直接影響を与えます。

水の循環と濾過

統合された濾過を備えた閉ループ水システムは、一貫した冷却状態を維持し、汚染を防ぐのに役立ちます。濾過システムが掃除のために簡単にアクセスできること、および交換用濾材がすぐに入手できることを確認してください。

制御システムとデータロギング

最新のシステムには、レシピ ストレージ、生産カウンタ、アラーム履歴が備わっている必要があります。おそらくもっと重要なことは、品質のトレーサビリティとプロセスの最適化のために、システムがプロセス データ (温度プロファイル、ライン速度、圧力測定値) のエクスポートをサポートする必要があることです。これは、顧客からの苦情に対応したり、内部監査を実施したりするときに重要になります。

運用上のベストプラクティス

最もよく設計されたラインであっても、一貫した結果を提供するには規律ある操作が必要です。適切に運営されている施設では、次の 3 つの実践が際立っています。

1. 開始前の検証。 各シフトの前に、水温、冷却レベル、切断刃の状態を確認してください。 8 時間の実行では、小さな変化がさらに大きくなります。

2. 継続的な寸法モニタリング。 厚さと幅を一定の間隔で測定します。100 ～ 200 メートルごとが一般的な頻度です。ドリフトを早期に検出すると、大量のスクラップが蓄積する前に調整できます。

3. 計画的なメンテナンス規律。 問題が発生した場合だけでなく、メーカーのスケジュールに従ってプルローラーベアリングを交換し、冷却タンクを清掃してください。軟質 PVC の残留物は徐々に蓄積し、目に見えるようになるずっと前に性能に影響を与えます。

ソフト ドア カーテン マシンは、工業用機器の中で技術的に最も珍しいものではありませんが、優れた製品と優れた製品との間の違いは、完全に安定性と細部への注意にあります。需要が基本的に健全なままであるにもかかわらず、競争が激化している市場では、ダウンタイムの短縮、切り替えの迅速化、スクラップの削減、および製品の一貫性の向上を達成するオペレーションが競争力の優位性をますます高めています。

これらの利点は、単一の機能から得られるものではありません。これらは、適切に選択されたコンポーネント、思慮深い統合、規律ある運用慣行の累積的な効果から生まれます。生産能力の構築または拡大を検討しているメーカーにとって、これらの基本に焦点を当てることは、可能な限り最高の回線速度のみを追求するよりも、収益性への信頼性の高い道を提供します。
