PLA 分解性プラスチック シート機械: 押出技術は生分解性と生産効率のバランスを取ることができますか?

プラスチック廃棄物の削減に向けた世界的な取り組みにより、生分解性代替品の需要が加速していますが、根本的な課題が依然として残っています。バイオベースの材料は、大量の押出加工の機械的および熱的要求を満たすことができますか?硬質包装、農苗容器、消費財包装のメーカーにとって、従来の PS/PP から PLA (ポリ乳酸) への移行には、材料の代替以上のものが必要です。これには、PLA のより狭い加工ウィンドウ、より低い溶融強度、および吸湿性の性質に合わせて特別に構成された押出ラインが必要です。

青島イーストスタープラスチック機械有限公司を位置付けていますPLA分解性プラスチックシート機械このギャップへの直接的な対応として。 Eaststar は、精密な温度制御、調整可能なダイの形状、もともと従来のシート押出用に開発された下流のカレンダー加工システムを組み合わせることで、包装コンバーターや農産物メーカーが生産稼働時間やシートの品質を損なうことなく堆肥化可能なソリューションに移行できるよう支援することを目指しています。

PLAシート押出が従来のプラスチックと異なる理由

広い加工温度範囲に耐え、安定したメルトフローを示す PS や PP とは異なり、PLA には 3 つの異なる加工上の課題があります。

• 狭い溶融範囲: PLA は通常 170 ～ 210°C で処理されます。この範囲を下回る温度では、溶解が不完全になり、スクリューの過剰トルクが発生します。 210℃を超える温度では加水分解と鎖切断が促進され、分子量と最終シートの機械的特性が低下します。
• 吸湿性: PLA ペレットは周囲の湿気を急速に吸収します。適切な乾燥（通常は 80°C で 4 ～ 6 時間）を行わないと、残留水分が 250 ppm を超えると、押出中に表面の広がり、気泡、粘度低下が発生します。
• 低い溶融強度: PS に比べて PLA は溶融弾性が低いため、特にシート厚さが 1.0 mm 未満の場合、ゲージ制御とダイリップ調整がより困難になります。

イーストスターのPLA分解性プラスチックシート機械これらの課題は、材料固有のリエンジニアリングのみではなく、コンポーネントの選択とプロセスの統合を通じて解決されます。

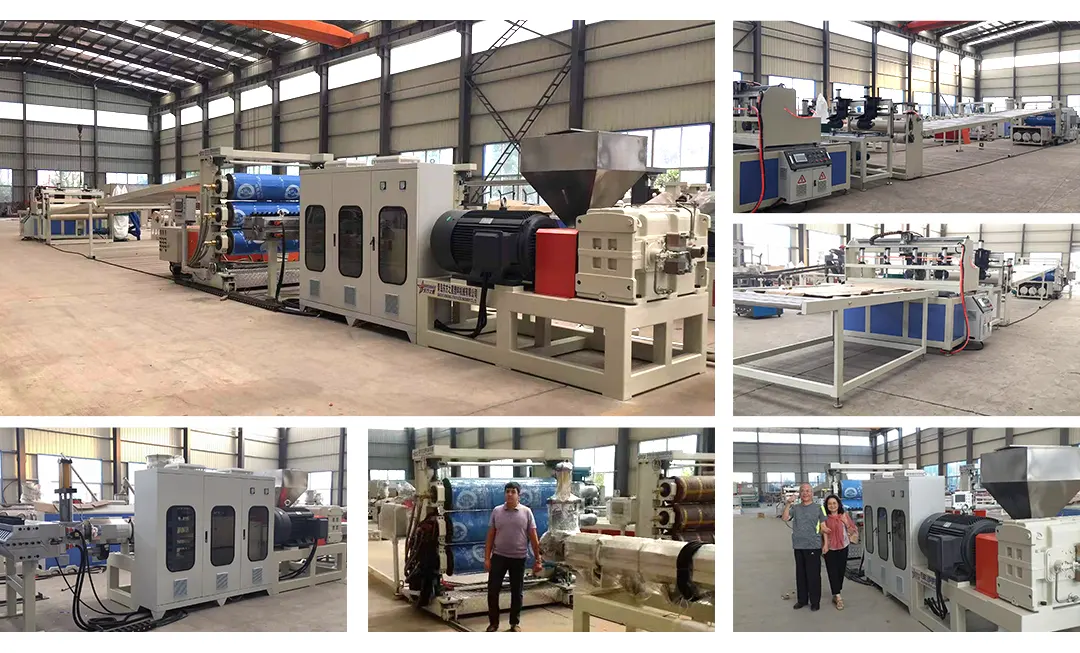

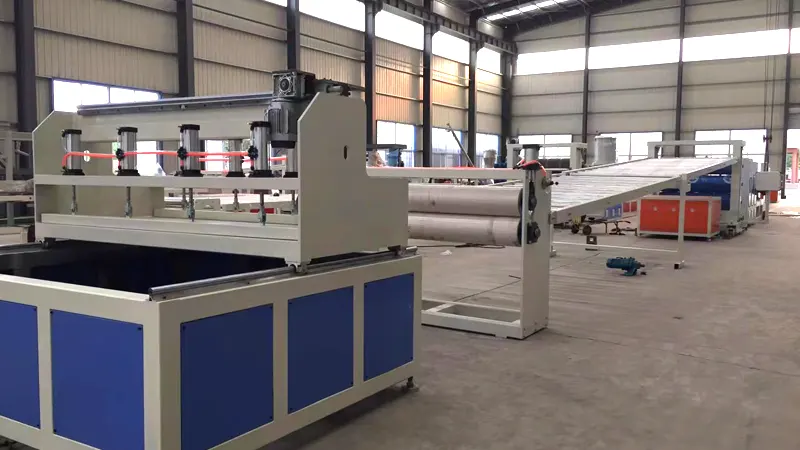

技術仕様: 押出機からワインダーまで

生産ラインは、SJ90-33:1 単軸押出機、PLA の比較的温度に敏感な溶融物に十分な滞留時間とせん断力を提供する構成です。主要な下流コンポーネントには次のものが含まれます。

このラインではプラスチックロールを生産しています。幅範囲 600 ～ 1200 mmそして厚さ範囲0.5～2.0mm、ほとんどの硬質包装および農業苗トレイ用途をカバーします。

制御および駆動アーキテクチャ: 温度に敏感な PLA の精度

のためにPLA分解性プラスチックシート機械アプリケーションでは、温度制御の精度がシートの品質に直接影響します。 Eaststar は、確立されたサプライヤーからの 3 つの制御層を統合します。

• 日本のオムロンインテリジェント温度コントローラー: PLA の狭い処理ウィンドウに特化した PID (比例積分微分) ループ調整を提供します。マルチゾーンのバレルとダイの加熱は±1℃以内で個別に調整可能。
• シーメンスの低電圧電気コンポーネント: 工業用押出成形環境向けに認定されたコンタクタ、回路保護、および制御リレー - 電気故障による計画外のダウンタイムを削減します。
• VEICHI 可変周波数ドライブ (VFD) : 押出機のスクリュー速度、カレンダー ロール速度、およびトラクション プラーの速度を制御します。従来のプラスチックと比較して溶融強度が低い PLA のゲージ均一性には、セクション間の同期速度制御が不可欠です。

この制御アーキテクチャにより、オペレータは、手動で再校正することなく、さまざまな PLA グレード (アモルファスと半結晶など) およびシートの厚さのレシピ パラメータを保存および呼び出すことができます。

応用市場: PLA シートが従来のプラスチックに取って代わる市場

イーストスター社製シートPLA分解性プラスチックシート機械熱成形、真空成形、ダイカットなどの二次加工に参入し、次の 4 つの主要市場セグメントに対応します。

1. 農用苗コンテナ
PLA 繁殖トレイとポットは、単一の生育期の後に堆肥化可能な廃棄経路を提供します。現在、プラスチックポットの廃棄物の処理が制限されている認定有機農業経営で最も多く導入されています。

2. 硬質食品包装（果物、野菜、生鮮食品）
透明な PLA クラムシェルとパネットは、コールド チェーン アプリケーション (40°C 未満) で商業的に利用可能です。この材料の酸素透過率 (OTR) は、賞味期限の短い農産物の PET に匹敵します。

3. 非食品用硬質包装
化粧品の外殻、ハードウェアツールのブリスターパック、子供用おもちゃのクラムシェルは、特に企業のプラスチック削減に取り組んでいるブランドにとって、転換の機会が増えています。

4. 一般的な熱成形トレイ
地元の堆肥化インフラが存在する場合、ベーカリー、菓子、テイクアウト用の容器は PLA に移行できます。

Eaststar は、PLA シートはPS または PP の直接のドロップイン代替品ではありません60°C を超えるホットフィルまたはマイクロ波用途では、熱たわみ温度は標準 PLA グレードの制限のままです。

会社の背景: プラスチック押出機械におけるイーストスターの立場

青島イーストスタープラスチック機械有限公司.は、プラスチック機械の製造、機器付属品、および完成したプラスチック製品の取引にわたって事業を行っています。同社の製品ポートフォリオはシート押出にとどまらず、以下を含みます。

同社は以下に輸出しています東南アジア、中東、南米、中国国内市場での存在感に加えて。 Eaststar が掲げる中核的価値観である「革新、自己改善、協力、Win-Win」とビジネス哲学である「誠実さ、洗練された品質、適切かつ先を見据えた」は、プレミアム価格の独自技術ではなくバリューエンジニアリングに重点を置いた中堅メーカーのポジショニングを反映しています。

重要なポイント

• 製品の焦点: 幅 600 ～ 1200 mm、厚さ 0.5 ～ 2.0 mm に設定された PLA 分解性プラスチック シート マシン
• コア押出機: SJ90-33:1 単軸油圧スクリーンチェンジャーおよび T 型調整ダイ付き
• 下流構成: 縦型 3 ローラー カレンダー、ステンレス鋼製冷却ブラケット、ゴム製トラクション、デュアル ステーション ワインダー
• 制御: オムロン温度制御 (日本) + シーメンス低電圧コンポーネント (ドイツ) + VEICHI VFD (国内/国際ブランド)
• 対象用途：農産苗トレー、果物・野菜・食品用硬質包装、化粧品・金物・玩具包装
• 輸出市場: 東南アジア、中東、南米

よくある質問

同じ PLA 分解性プラスチック シート機械で PS、PP、または PET も処理できますか?
通常はそうですが、構成が変更されます。 PLA では、より厳密な温度制御と事前乾燥が必要です。材料を切り替えるには、バレルのパージ、スクリュー速度の再校正、および新しいロール温度設定が必要です。購入者は、ラインが PLA 専用かマルチマテリアル動作用に構成されているかどうかを Eaststar に確認する必要があります。

PLA を加工する場合の SJ90-33:1 押出機の最大出力速度はどれくらいですか?
出力はスクリューの設計、冷却能力、下流側の引取速度によって異なります。参考として、SJ90 押出機の PLA の速度は通常 120 ～ 250 kg/時間ですが、具体的な速度はシートの厚さと幅の組み合わせに基づいて Eaststar に問い合わせる必要があります。

PLA シートには押出後のアニーリングや結晶化が必要ですか?
耐熱用途 (60°C を超えるホットフィルトレイなど) の場合、半結晶性 PLA グレードと押出後の熱処理が必要になる場合があります。冷間用途向けのアモルファス PLA シートはアニーリングを必要としません。 PLA グレードを指定する前に、アプリケーション要件を確認してください。

このラインでのシート厚さの均一性は PLA と PS でどのように比較されますか?
PLA の溶融強度が低いため、通常、同じダイとロール構成において PS (±±3 ～ 5%) と比較してゲージの変動が大きくなります (±±5 ～ 8%)。 Eaststar の T 型弾性ダイと 3 ロールカレンダーはそれを補うのに役立ちますが、厳しいゲージ公差をターゲットとするバイヤーはサンプル生産の実行を要求する必要があります。

PLAシートラインの上流にはどのような乾燥設備が必要ですか?
PLA ペレットには、80°C で 4 ～ 6 時間乾燥させ、-40°C 未満の露点を達成できる乾燥剤乾燥機が必要です。 Eaststar には標準で乾燥機が含まれていません。購入者は乾燥機パッケージが必要かどうかを指定する必要があります。
